Re-ARM - платка за управление на 3D принтери - EXRA3D

58,30 лв. / бр.
Без данък

69,96 лв. / бр. (с ДДС)

Количество:
бр.

  • Спецификации относно използване в 3D принтер

    • Управление на 3 MOSFET транзистора – 1 за подгряваща маса, 2 за hotend

    • Слот за SD карта

    • Поддръжка и филтриране на 3 крайни изключвателя

    • 3 пина за термистори

    • Поддръжка на SPI екрани - Viki2, mini Viki и RRD Graphic LCD(чрез адаптер)

    • Изходни рейки за свързване на етернет модул (RJ45)

Re-Arm е микроконтролерна развойна платка, предназначена за управление на 3D принтери чрез допълнителна адаптерна платка Ramps 1.4 или Ramps 1.6 . Платката се явява заместител на често използваната в 3D принтери Arduino MEGA2560. Изградена е на базата на микроконтролер LPC1768, с работна честота 100MHz, 512kB флаш и 64kB SRAM памети. На гнездови рейки с растер 2.54мм са изведени 36 цифрови входно/изходни порта и 8 аналогови входа, както и 5V, 3.3V и GND. От цифровите I/O портове 6 могат да се използват като PWM (ШИМ). Разположението на гнездовите рейки съответства на разположението при Arduino MEGA2560, като част от рейките не са свързани към микроконтролерни пинове. Наличен е индикаторен светодиод  – PWR(индикира наличие на 3.3V захранващо напрежение) В близкост до DC конектора е разположен бутон RESET, служещ за рестартиране на микроконтролерната платка.

Захранването на Re-Arm става посредством USB конектора или DC конектор 5.5x2.1mm. Захранването на DC конектора е с диапазон 10-30VDC.

На гнездовите рейки са изведени следните допълнителни сигнали:

  • UART – TX, RX, 5V, GND
  • LCD/SD/SPI – 5V, GND и съответни пинове от микроконтролера (видими в схемата на Re-Arm)
  • LAN/GPIO – 3.3V, 5V, GND, пинове за свързване на Ethernet и други пинове с общо предназначение.

  • ANALOG INPUTS – допълнителни аналогови входове

Предимства на Re-Arm спрямо Arduino MEGA2560 при използване в 3D принтер:

  • По висока скорост на придвижване – благодарение на по-високата работна честота са възможни по-чести импулси за STEP пиновете на драйвърите
  • Работа с фърмуер Smoothiewareблагодарение на 32 битовият микроконтролер е възможно използването на Smoothieware- фърмуер за CNC системи в това число Лазери и 3D принтери.  Smoothieware е с отворен код и е достъпен в гитхъб
  • Лесна работа с SD карта – картата памет е видима в windows и това позволява лесна смяна на настройките за работа – чрез качване на нов текстов файл
  • Филтрирани входове за крайни изключватели

Допълнителна информация:

Спецификации на борда:

  • Входно напрежение: 5V USB или 10-30VDC входен жак

  • Работно напрежение: 3.3V, но пиновете толерират 5V логика

  • Типове конектори: USB-B-MINI или DC конектор 5.5x2.1mm

  • Микроконтролер: LPC176832 битов, 100MHz честота

  • Програмируема флаш памет: 512 kB

  • SRAM памет : 64kb

  • Аналогови входове: 8 броя, 12 битов АЦП

  • Цифрови входно/изходни пина: 36 (6 от които са с PWM)

  • UART портове: 4 хардуерни серийни порта

  • LAN: вградена мрежова поддръжка

  • USB комуникация: вградена в микроконтролер LPC1768

  • Максимално допустим ток на входно/изходен пин: 20mA

  • Бутони: RESET бутон за лесно рестартиране
  • Размери: 73mm x 54mm x 17mm

За сваляне

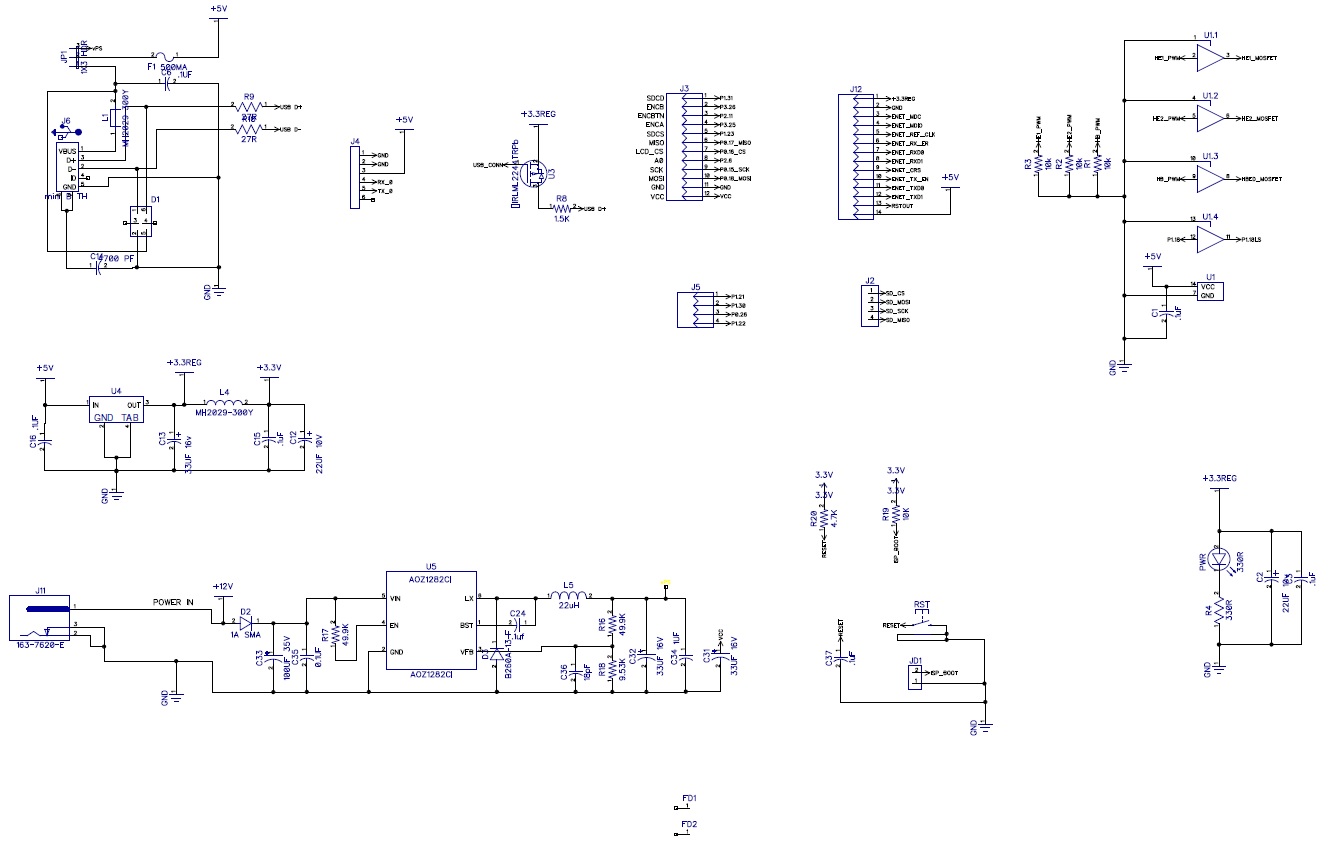

Схема

За сваляне (240.64k)

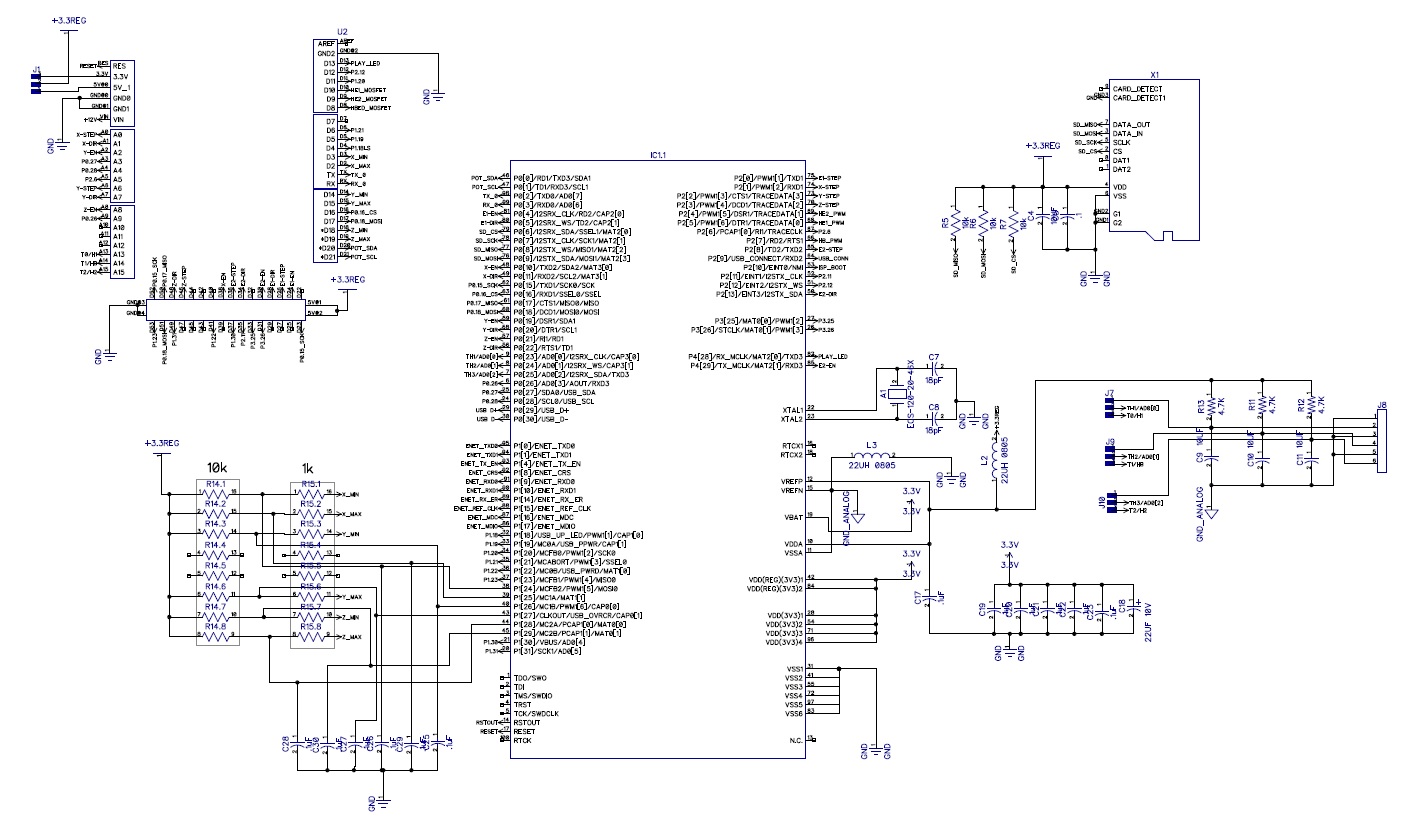

Схема 2

За сваляне (139.4k)
