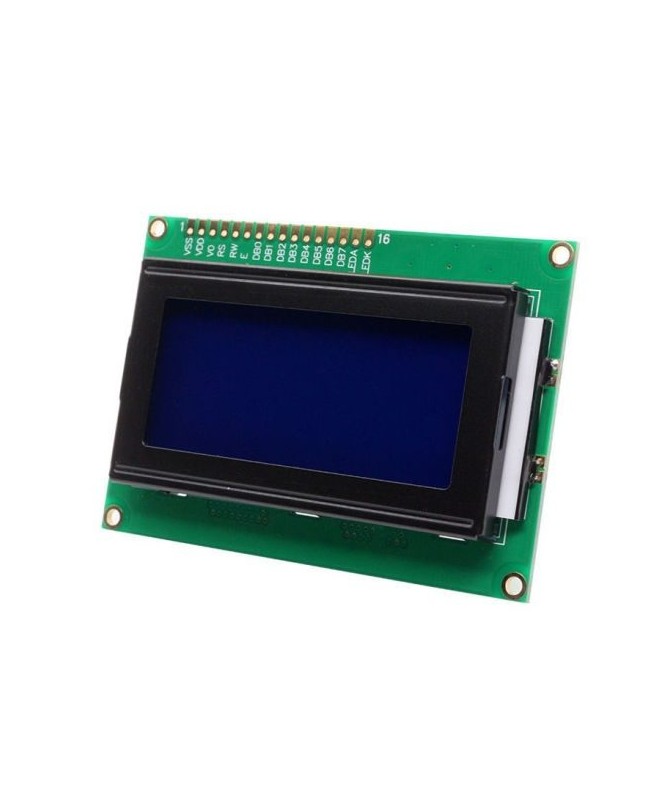

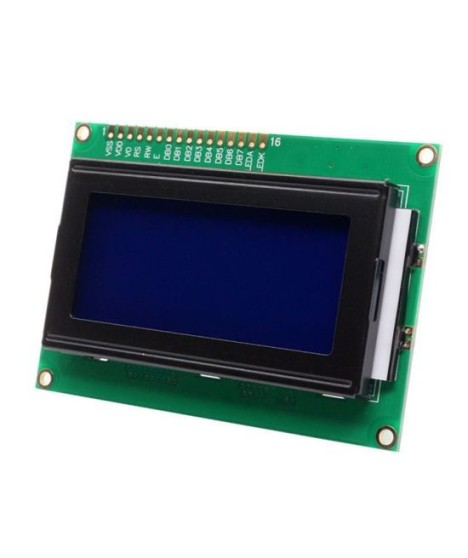

LCD дисплей 16x4 символа, синя подсветка, 5V – 1604A
Символен LCD дисплей 16 символа × 4 реда, със син фон, бели символи и LED подсветка. Използва стандартен 16-пинов паралелен интерфейс и е съвместим с контролери HD44780 / ST7066. Работи в 4-битов и 8-битов режим и се свързва лесно към Arduino, AVR, PIC, STM32 и други микроконтролери.
- Формат: 16 × 4 символа
- Захранване: 5 V DC
- Интерфейс: паралелен, 4-bit / 8-bit
- Контролер: HD44780 / ST7066 съвместим
- Подсветка: LED, син фон, бели символи
- Размер на модула: 87 × 60 mm
LCD символен дисплей 1604A
LCD 1604A е алфанумеричен дисплеен модул за показване на текст и цифри в електронни устройства, системи за автоматизация, измервателна техника и микроконтролерни проекти.
Дисплеят има 4 реда по 16 символа – двойно повече информация спрямо стандартния дисплей 1602 (2 × 16), при същия начин на свързване и същите команди. Програмира се със стандартните библиотеки за HD44780 (напр. LiquidCrystal за Arduino), като се задава размер 16 × 4.
Интерфейсът е паралелен и работи в 8-битов или 4-битов режим. В 4-битов режим се използват само линиите DB4–DB7, така че са нужни само 6 входно-изходни пина на микроконтролера (RS, E, DB4–DB7), а R/W се свързва към маса.
Контрастът се регулира чрез вход VO – обикновено с потенциометър 10 kΩ между +5 V и GND.
Модулът няма вграден I2C адаптер. За свързване само с 2 проводника (I2C) може да се използва отделен I2C модул PCF8574.
Технически характеристики
| Тип дисплей | алфанумеричен (символен) LCD |
| Формат | 16 символа × 4 реда |
| Матрица на символа | 5 × 8 точки |
| Захранващо напрежение | 5 V DC |
| Интерфейс | паралелен, 4-bit / 8-bit |
| Контролер | HD44780 / ST7066 или съвместим |
| Подсветка | LED |
| Цвят на фона | син |
| Цвят на символите | бял |
| Duty | 1/16 |
| Регулиране на контраста | чрез вход VO |
| Брой изводи | 16 |
| Растер на изводите | 2,54 mm |
Механични характеристики
| Размер на платката | 87 × 60 mm |
| Видима област | ≈ 62 × 26 mm |
| Размер на символа | ≈ 2,95 × 4,75 mm |
| Монтажни отвори | 4 бр. |
| Тегло с опаковка | 60 g |
Изводи (пинаут)
| Пин | Означение | Функция |
|---|---|---|
| 1 | VSS | маса (GND) |
| 2 | VDD | захранване +5 V |
| 3 | VO | регулиране на контраста |
| 4 | RS | избор на регистър (команда / данни) |
| 5 | R/W | четене / запис |
| 6 | E | Enable сигнал |
| 7 | DB0 | данни, бит 0 |
| 8 | DB1 | данни, бит 1 |
| 9 | DB2 | данни, бит 2 |
| 10 | DB3 | данни, бит 3 |
| 11 | DB4 | данни, бит 4 |
| 12 | DB5 | данни, бит 5 |
| 13 | DB6 | данни, бит 6 |
| 14 | DB7 | данни, бит 7 |
| 15 | LEDA (A) | анод на LED подсветката |
| 16 | LEDK (K) | катод на LED подсветката |
Приложение
- Arduino и Arduino съвместими платки
- ATmega / AVR, PIC, STM32 микроконтролери
- ESP32, ESP8266 и други 3,3 V платки – само при подходящо съгласуване на логическите нива (дисплеят се захранва с 5 V)
- измервателни устройства и лабораторна апаратура
- температурни и процесни контролери
- индустриална автоматика и CNC контролери
- собствени електронни разработки
Важно
Изводите са без запоени щифтове (гребенче) – за свързване запоете пинова лайсна 2,54 mm или проводници.
EX-LCD1604A
