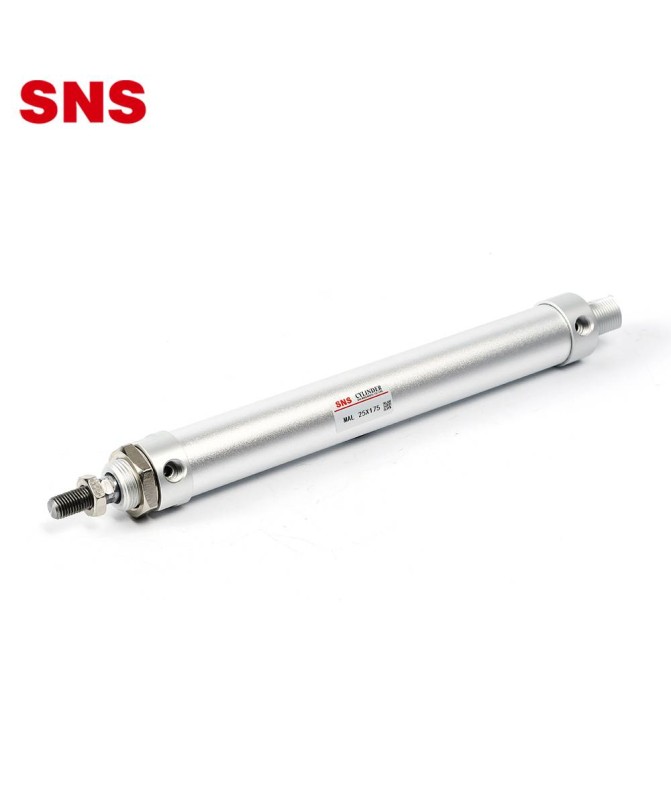

Пневматичен мини цилиндър серия MAL 20 - кръгъл корпус (Double Acting)
| Ø на буталото | A (дължина при ход 0) | Обща дължина | K (резба на стержена) | L (резба на предния капак) | Вход за въздух |
| 20 | 131 | A + ход | M8×1.25 | M22×1.5 | 1/8" |
Размери в мм. Общата дължина без стержена отвън = A + ход.
Основни характеристики:
Серия: MAL (мини цилиндър с кръгъл корпус)
Диаметър на буталото: 20 мм
Действие: Double Acting (двойно действащ)
Работна среда: Филтриран сгъстен въздух
Материал корпус: Алуминиева сплав
Работно налягане: 0.1 – 0.9 MPa
Изпитвателно налягане: 1.35 MPa
Работна температура: -5°C до +70°C
Буфериране: гумени буфери (нерегулируеми)
Вход за въздух: 1/8"
Ход на цилиндъра: стандартни ходове от 25 до 500 мм.
✔ Изработка по поръчка – обикновено 2–3 работни дни.
При нужда от ход, който не е в стандартните предложения, моля свържете се с нашия екип – изработваме и нестандартни размери.
Пневматичните цилиндри серия MAL са компактни мини цилиндри с кръгъл корпус от алуминиева сплав. Те са подходящи там, където трябва линейно движение с малка сила, при малко място и ниско тегло.
Цилиндърът е двойно действащ (Double Acting) – сгъстеният въздух задвижва буталото както при изтласкване, така и при прибиране, което дава контролирано движение в двете посоки.
Предният капак е с външна резба и гайка за бърз монтаж през отвор в панел или скоба, а задният капак е с шарнирно ухо за закрепване с ос. Гумените буфери в двата края омекотяват удара в крайните положения.
Цилиндрите се изработват от нас по поръчка от оригинални части – корпус, стержен и ремонтен комплект – с точно избрания ход.
Приложения:
лека индустриална автоматизация
приспособления за затягане и позициониране
избутване и отделяне на детайли
опаковъчни и малки машини
врати, капаци и клапи на машини
MAL20-25
