Ардуино съвместима платка R3 с Atmega328P-PU - EXR3PU

16,00 лв. / бр.
Без данък

19,20 лв. / бр. (с ДДС)

Количество:
бр.

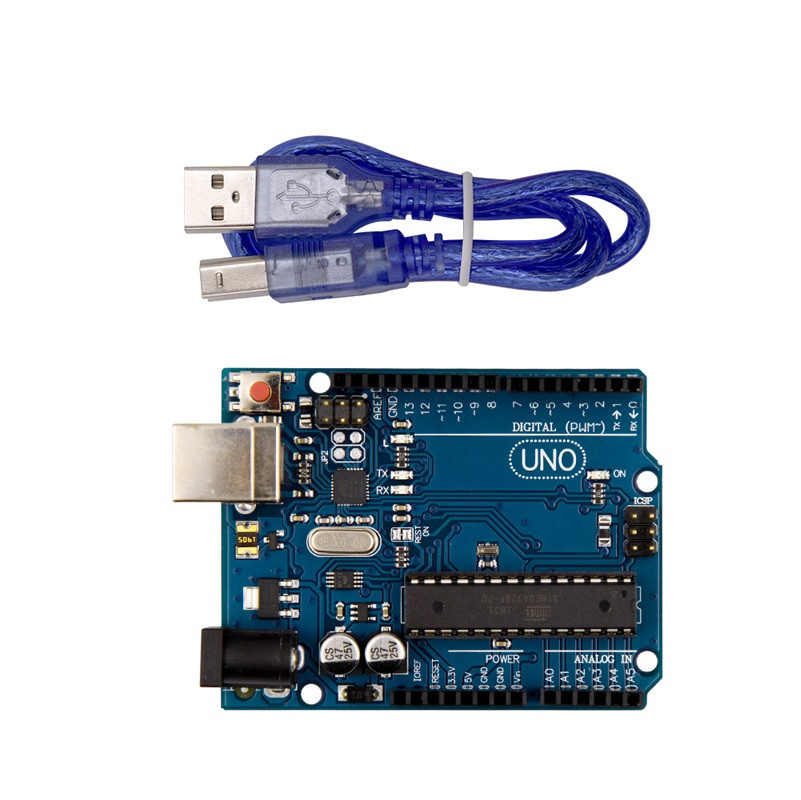

Ардуино Uno е микроконтролерна развойна платка, изградена на базата на микроконтролер ATmega328P-PU. На гнездови рейки с растер 2.54мм са изведени 14 цифрови входно/изходни порта и 6 аналогови входа, както и 5V, 3.3V и GND. От цифровите I/O портове 6 могат да се използват като PWM (ШИМ). На щифтова рейка са изведени входовете на ICSP конектор за програмиране. Налични са индикаторни светодиоди – ON(индикира наличие на 5V захранващо напрежение) , TX и RX (индицират transmit/receive сигналите на сериината комуникация) и L (свързан на GPIO 13 микроконтролерен пин). В близкост до USB конектора е разположен бутон RESET, служещ за рестартиране на микроконтролерната платка. Свързан е с извод RESET изведен на гнездова рейка.

Захранването на Arduino UNO R3 става посредством USB конектора или DC конектор 5.5x2.1mm. Захранването на DC конектора е с диапазон 7-12VDC.

Комуникацията и програмирането на Arduino UNO R3 става посредством USB-B конектор, и се осъществява от микроконтролерен чип ATmega16U2, програмиран като USB to Serial. Сигналите на серийната комуникация RX и TX са изведени на GPIO 0 и GPIO 1.

На гнездовите рейки са изведени следните допълнителни сигнали:

  • AREF – задаване на външен опорен източник на напрежение за аналогово-цифровия преобразувател
  • IOREF – извежда напрежение, съответстващо на работното напрежение на микроконтролера
  • SDA и SCL – за осъществяване на I2C интерфейс
  • RESET – служи за рестартиране на микроконтролерната платка.

Спецификации на борда:

  • Входно напрежение: 5V USB или 7-12VDC входен жак

  • Типове конектори: USB-B или DC конектор 5.5x2.1mm

  • Микроконтролер: АTmega328P-PU – 8 битов, 16MHz честота, DIP28

  • флаш памет: 32kb

  • EEPROM памет: 1kb

  • 2kb SRAM памет

  • 6 аналогови входа: A0-A10, 10 битов АЦП

  • 14 цифрови входно/изходни пина: 6 от които са с PWM

  • Максимално допустим ток на входно/изходен пин: 20mA

  • Чип за USB комуникация : Atmega16U2, програмиран като USB to Serial

  • Размери: 73mm x 54mm x 17mm

  • Тегло: 0.026 кг
