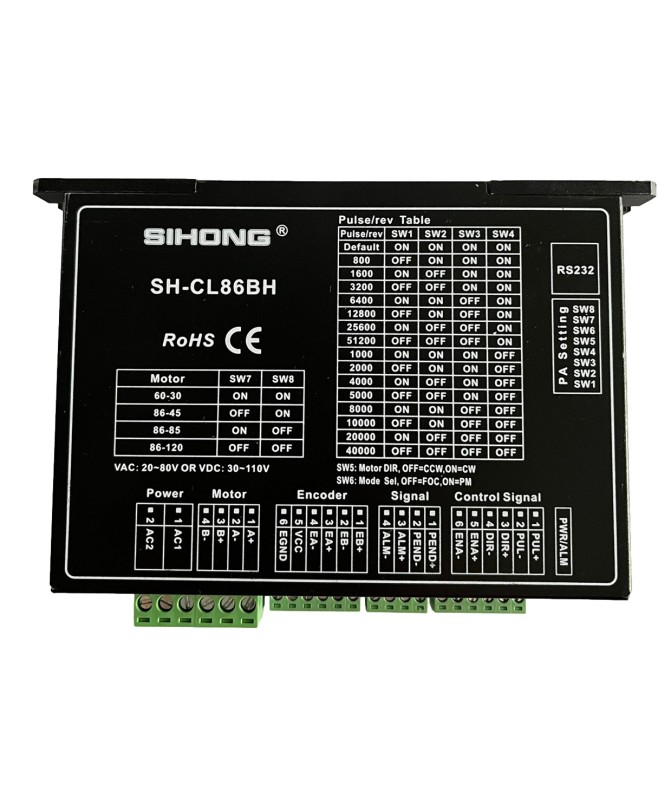

Хибриден серво драйвер за стъпков мотор SH-CL86BH

SH-CL86BH – closed-loop драйвер за NEMA 34

SH-CL86BH управлява двуфазни стъпкови мотори NEMA 34 с енкодер в затворен контур. Обратната връзка следи движението и позволява на системата да отчита позиционна грешка при натоварване.

Основни характеристики

• Изходен ток: до 8 A.
• Командни входове: Pulse/Direction (Step/Dir), диференциално или еднополюсно свързване.
• Ниво на управляващите сигнали: 4.5–28 V.
• Максимална честота на импулсите: до 500 kHz.
• Настройваема електронна предавка: до 51 200 импулса на оборот.
• Режими за управление на позиция, скорост и въртящ момент.
• RS232 интерфейс за конфигуриране с подходящ кабел и софтуер.
• Защити от пренапрежение, понижено напрежение, свръхток и прекомерна позиционна грешка.

Захранване и съвместимост

Върху наличната партида е означено захранване 20–80 VAC или 30–110 VDC. Следвайте маркировката и схемата върху конкретния драйвер. Преди пускане проверете допустимото напрежение, тока на мотора, изводите на енкодера и сигналните нива на контролера.

Подходящ за CNC машини, автоматизация, позициониращи механизми и други приложения, които използват NEMA 34 мотор с обратна връзка. Кабели, мотор и конфигурационен интерфейс се избират отделно според конкретната система.
