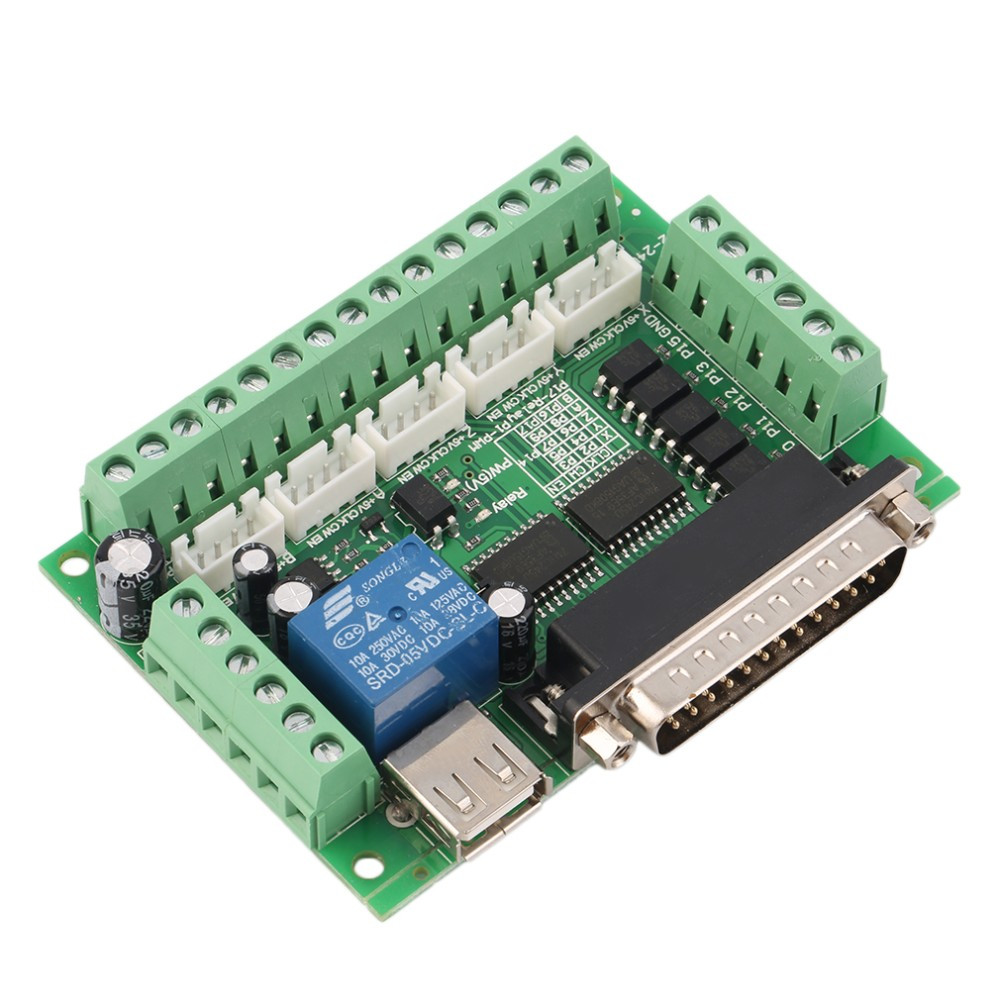

BL-MACH-v1.1– контролерна платка съвместима с MACH3

38,40 лв. / бр.
С вкл. данък

32,00 лв. / бр. (Без ДДС)

Количество:
бр.

BL-MACH-v1.1 е контролерна платка, предназначена за работа с популярният CNC софтуер MACH3. Свързването с компютър става посредством LPT port, за който е необходим и MACH3 LPT драйвър. Платката е с малки размери и малки възможности, но достатъчни за управление на 3 осна CNC машина. С ограничаване на някои крайни изключватели е възможно управление на 5 осна CNC машина. Свързването на платката с крайните драйвъри и крайни изключватели става посредством винтови клеми. Някои от изходите са изведени и на 4 пинови конектори, съдържащи сигнали за драйвъри на стъпкови мотори – CLK(STEP), CW (DIR), EN(enable) и 5V за отпушване на оптроните на входа на драйвърите. На цифров пин P1 е свързана аналогова изходна част, осигуряваща напрежение в диапазона 0-10V. Това аналогово напрежение може да се използва за плавно управление на оборотите на шпиндел(или друг електромотор) с аналогов вход за управление. На цифров пин P17 е свързано електромеханично реле. То може да се използва за управление на мотори с директно свързване към межата или нисковолтови мотори. Релето е с работен ток до 10A. Платката притежава 5 оптоизолирани входа, подходящи за свързване на крайни изключватели на осите, тъч проба или бутон за ESTOP. Тъй като е възможно зашумяване на веригите с крайни изключватели софтуер MACH3 има възможност за задаване на пределно време, за което е задействан изключвателя. Ако инсталацията е много шумна и това не помогне се налага използване на RC верига за поемане на шумовете.

Схема на филтрираща RC верига за крайни изключватели:

Захранването на BL-MACH-v1.1 става посредством 12-24V от винтова клема. С това напрежение се храни микроконтролера и изходната аналогова част.

Предимства на BL-MACH-v1.1 :

  • Работа с MACH3
  • Лесно свързване чрез LPT port
  • Малки размери на платката

  • Оптоизолирани входове

  • Осигурява рябота на CNC машини с до 5 оси на движение

Приложения на BL-MACH-v1.1 :

  • CNC Фреза (CNC Mill)
  • CNC струг (CNC Lathe)
  • CNC плазмена машина за рязане

  • CNC лазер

Спецификации на борда:

  • Входно напрежение:5V USB и 12-24V винтови клеми

  • Типове конектори: винтови клеми, стандартни 4 пинови конектори

  • Комуникация: LPT порт (USB само осигурява захранване)

  • Релеен изход: За включване на шпиндел

  • Аналогов изход: 0-10V аналогов изход на напрежение за управление на шпиндел

  • 4 пинови конектори за лесна връзка с драйвъри: 5V, CLK, CW, EN  (EN на общ пин на контролера)

  • Брой на управляеми драйвъри: 5 броя (X, Y, Z, A, B)

  • Оптоизолирадни входни пинове: 5 броя – P10, P11, P12, P13, P15

  • Поддръжка на крайни изключватели: 5 оптоизолирани входа

  • Рзмери на монтажни отвори:

  • Размери: 101.6 x 60.19mm

За сваляне

Pinout

За сваляне (565.55k)
